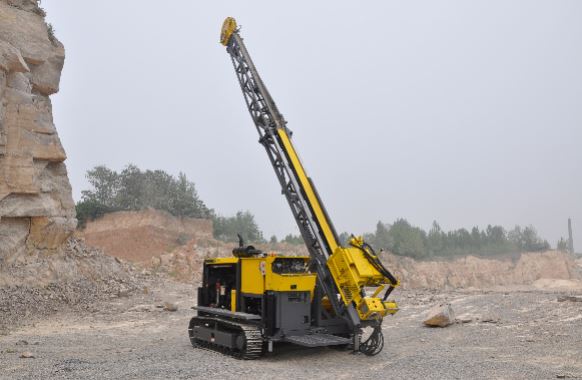

Instalație de foraj cu carotaj de suprafață SX16 NQ 1250m

Instalație de foraj cu carote diamantate de suprafață SX16

Instalația de foraj SX16 Surface nucleo-este proiectată pentru diverse operațiuni de foraj, cu un sistem de alimentare directă cu-stuke lungă, un motor T3 cu emisii reduse-și un troliu principal puternic. Este considerată una dintre cele mai productive burghie-adânci din clasa sa, oferind fiabilitate și productivitate standard-înalte.

Capacitatea dovedită provine din sursa de alimentare și sistemul hidraulic îmbunătățit, precum și din dispozitivele de ridicare și structurile mecanice.

Basculantul, cricurile hidraulice de nivelare și catargul pliabil fac ca SX16 să fie instalat rapid. Șenile opționale pe șenile cu control radio permite semănătoarei să manevreze cu ușurință pe șantier și menține operatorul la o distanță de siguranță. Apărătoarele de siguranță standard și butoanele E-oprire fac instalația ușor de utilizat-și sigură de utilizat.

Caracteristici

· Catarg de descărcare -- creează o platformă de lucru stabilă și coboară dramatic înălțimea de lucru.

· Noul catarg telescop -- Configurare ușoară și capabil de tragere de tijă de 6 m, în timp ce are dimensiuni compacte pentru transport.

· Cricuri hidraulice de nivelare și cilindri de ridicare a catargului -- fac instalația ușor de instalat.

· Mandrina și unitatea de rotație Christensen de-origine canadiană -- oferă așteptări mari pentru performanță și fiabilitate.

· Suport de tijă hidraulic – asigură o acțiune rapidă de prindere a tijei, fiabilitate îmbunătățită și nevoie de service redusă.

· Până pe șenile cu control radio – Mobilitate și siguranță îmbunătățite.

Capacitate de foraj

Bfir 1540m

Nfir 1250m

Hfir 780m

Pfir 480m

* Adâncimea se bazează pe gaura verticală *

Palan principal

Capacitate o singură linie: tambur liber 80 kN

Viteza liniei: tambur gol 40 m/min

Dimensiunea cablului: 35 mx 16 mm

WireLine

Capacitate: 1800 m de 6 mm WL

1000 m de 7 mm WL

Tragere linie: tambur gol: 11,9 kN

Tambur complet: 3,0 kN

Viteza liniei: tambur liber 114 m/min

Tambur plin 453 m/min

Catarg și sistem de alimentare

Cursă de alimentare: 3,5 m

Viteze de avans: rapid și lent, control variabil

Tracțiune: 59,6 kN

Tragere: 138 kN

Unghi de găurire: 45 până la 90 de grade
Lungime de tragere a tijei: 6,09 m

Unitate de alimentare

Fabricare: Cummins

Model: QSB6.7 Tier III

Volum: 6,7 litri 6 cyl.

Putere: 153 kW

RPM: 1800

Tip motor: Diesel turbo, racire cu apa

Sistem electric: 24 V (Alternator 24 V, 95 Amp)

Sistem hidraulic:

Pompa primara: 28 MPa – 280 l/min

Pompă secundară: 20 MPa – 170 l/min

Pompa auxiliara: 21,5 MPa – 55 l/min

Răcire ulei hidraulic: Aer

Vitezele capului de foraj și axului

Putere: motor hidraulic, variabil

Viteză/marșarier 4

Transmisie finală: cu lanț silențios, raport 2:5

Ax 117 mm (ID)

Viteza axului: 117-1300 rpm

Cuplu: Max 5113 Nm

Cap: balansare (opțional pentru deplasarea laterală)

Opțiunea crawler

Metoda de control Telecomanda radio

Viteza Viteza maxima 3 km/h

Tipul de șenile Heavy duty, 300 mm pantof de șenile

Ansamblu Mandrina

Tip: deschis hidraulic, închis cu arc

Diametru interior maxim: 117 mm

Capacitate de depozitare: 18 143 kg

Suport pentru tije

Tip: Deschis hidraulic, arc cu gaz închis

Diametru interior maxim: 210 mm

Capacitate de depozitare: 15 000 kg

Suporturi de bază pentru foraj

Instalație montată pe remorcă 4 roți x 770 mm

Suport: 4 cricuri hidraulice

Diametru tampon: 200 / 230 mm

Lungime de călătorie: 550 mm

Greutate

Tip roată: 7000 kg (Nu este disponibil pentru DH)

Montat pe șenile 9000 kg

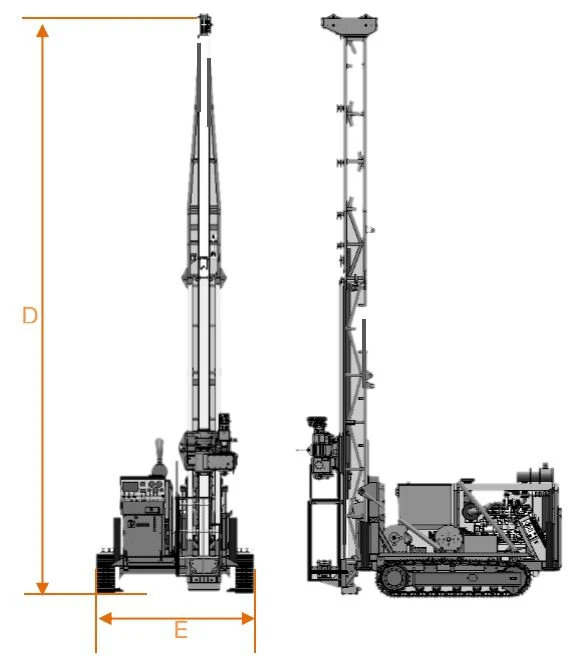

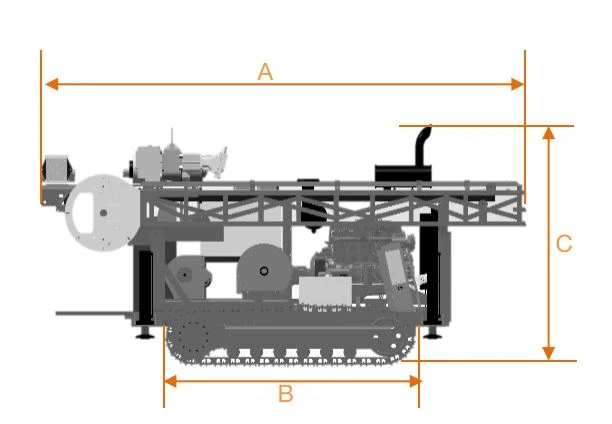

Dimensiuni (Transport/Santier)

A: 5150 mm

B: 2700 mm

C: 2340 mm

D: 9650 mm
