Foraj de explorare CGET Foraj de carote CGET CS14/CS14C

SPECIFICAȚII DE PERFORMANȚĂ CS14/CS14C



Carozare cu capacitate de adâncime (fire sau convențională)

Bfir1540 m(5052 ft)

Nfir1200 m(4042 ft)

H fir800 m(2695 ft)

Pfir475 m(1558 ft)

* Adâncimea se bazează pe gaura verticală *

Palan principal

Capacitate de o singură linie: tambur liber 80 kN (18 000 lb)

Viteza liniei: tambur liber 44 m/min (148 ft/min)

Dimensiunea cablului: 35 m (118 ft) x 16 mm (10/16 in)



Linie fir

Capacitate: 1830 m (6000 ft) de 4,76 mm (3/16 in) 975 m (3200 ft) de 6,35 mm (1/4 in)

Tragere linie: tambur liber: 11,9 kN (2665 lb) tambur plin: 3,0 kN (668 lb)

Viteza liniei: tambur liber 114 m/min (374 ft/min) tambur plin 453 m/min (1486 ft/min)



Catarg și sistem de alimentare

Cursă de alimentare: 3,5 m (11,5 ft)

Viteze de avans: rapide și lente cu control variabil

Tracțiune: 59,6 kN (13 390 lb)

Tragere: 138 kN (31 020 lb)

Unghi de găurire: 45 până la 90 de grade

Lungime de tragere a tijei: 6,09 m (20 ft)



Unitate de putere

Fabricare: Cummins

Model: QSB6,7 Tier III

Volum: 6,7 litri 6 cyl.

Putere: 153 kW (208 CP)

RPM: 1800

Tip motor: Diesel turbo/după răcire

Răcire: apă

Sistem electric: 24 V (Alternator 24 V, 95 Amp)



Sistem hidraulic

Pompă primară: 28 MPa – 242 l/min (4061 psi – 63,9 gal/min)

Pompă secundară: 20 MPa – 122 l/min (2901 psi – 32,2 gal/min)

Pompă auxiliară: 21,5 MPa – 47 l/min (3118 psi – 12,4 gal/min)

Răcire ulei hidraulic: Aer



Vitezele capului de foraj și ale axului

Putere: Motor hidraulic – turatie variabila/reversibila

Transmisie finală: 4 în lanț antrenat în baie de ulei – raport 2:5

Ax (diametru interior): 117 mm (4 5/8 in)

Viteza axului: 117-1300 rpm

Cuplu: Max 5113 Nm (3771 ftlb)

Cap cu balamale: Îndepărtează-te



Opțiunea crawler

Telecomanda radio, viteza maxima 3 km/h

Banda cu șenile rezistentă, 300 mm lățime 6991 1389 01 (v4.1)



Ansamblu mandrina

Tip: deschis hidraulic, închis cu arc

Diametru interior maxim: 117 mm (4 5/8 inchi)

Capacitate de depozitare: 1 8143 kg (40 000 lb)



Suport pentru tije

Tip: Hidraulic deschis, arc cu gaz închis

Diametru interior maxim: 210 mm (8,3 in)

Capacitate de depozitare: 13 000 kg (28 660 lb)



Suporturi de bază pentru foraj

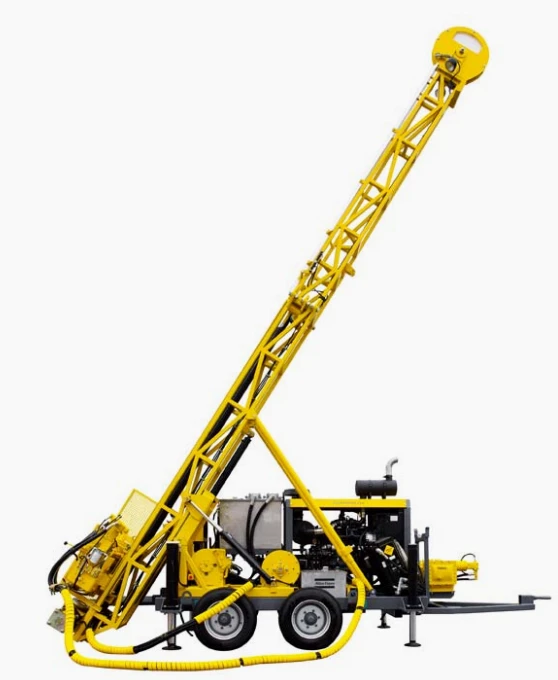

Instalație montată pe remorcă, patru roți de 770 mm (30,3 inchi).

Suport: 4 cricuri hidraulice

Diametrul plăcuței: 200 / 230 mm (7,87 / 9 in)

Lungimea cursei: 550 mm (21,6 in)



Greutate

- CS14 incl. Trido140 și suport pentru tije: 7000 kg (15 430 lb)

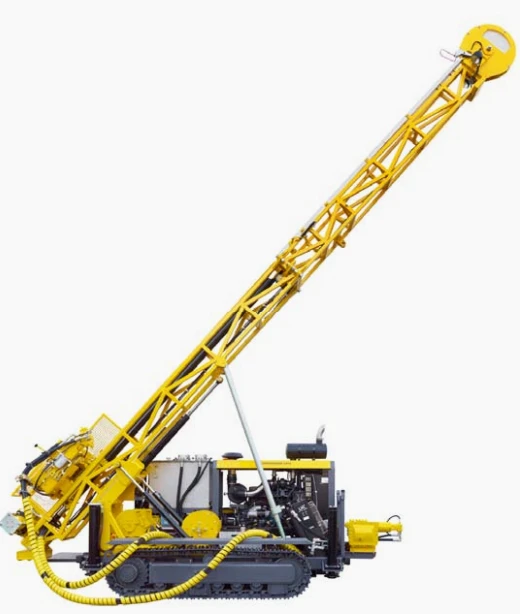

- CS14C (montat pe șenile): 9000 kg (19 800 lb)



Dimensiuni (L – W – H)

În poziție de transport (stârgul superior scos):

6370 mm (21,45ft) 2200 mm (7,22ft) 2340 mm (7,88ft)



Transport pe locul de foraj (stârgul superior pliat):

6370 mm (21,45ft) 2550 mm (8,59ft) 2340 mm (7,88ft)



Echipament standard

-Basel hidraulic de catarg

-Suport de tija hidraulic de marime P

-Catarg in doua sectiuni

-4 cricuri hidraulice de nivelare

-Roată mare cu coroană

-Pachet remorcare

-Purtă linii pe catargul inferior

- Rezervor de combustibil 200 l (53 gal)

- Aparate de siguranta

- Filtru de combustibil si separator de apa

-Pompa de umplere a rezervorului de ulei hidraulic

-Ridicare hidraulica a catargului



Opțiuni

- Instalație montată pe șenile – CS14C

- Malaxor hidraulic de noroi

- Contor rpm

-Debitmetru de apa (max 6,4 MPa)

-Pompa hidraulica de noroi, Trido 140:

debit maxim / presiune: 140 l/min (37 gal/min) / 7 MPa (1015 psi)

Toate greutățile și dimensiunile sunt aproximative și pot fi modificate de către CGET
